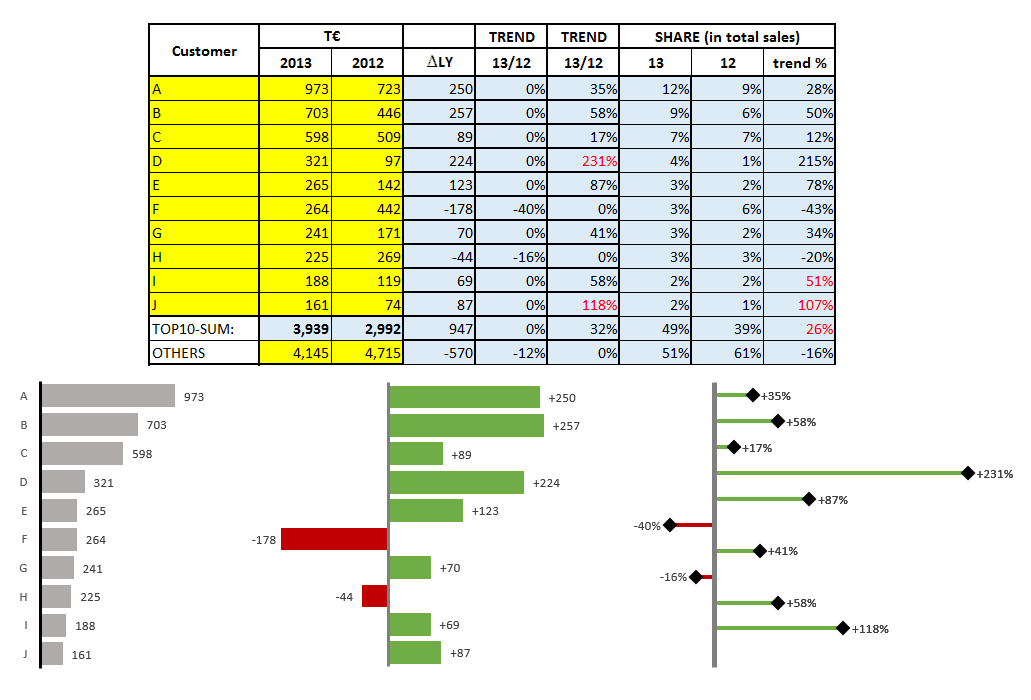

SUCCESS Dijagrami su četvrta generacija grafičkog prikazivanja podataka u ekselu. Iako se potencira jednostavnost i minimalizam u prezentovanju podataka, tako “uspešan” prikaz podataka u ekselu koji za elemente dijagramaa ima previše parametara, predstavlja pravi izazov.
SUCCESS Dijagrami
Tragajući za dobrim primerom prezentovanja podataka nikako nisam moga izbeći MCB i udruženje controllera. Na stranici Kako srediti izeštaj može se videti primer prezentovanja podataka na potpuno nov način.
U prvom trenutku sam pomislio da je reč o trivijalnom poslu i da je lako rešiti grafički prikaz podataka iz tabele, ali se ispostavilo da to nije tako.
U sledeća tri nastavka rešićemo svaki dijagram po principu korak-po-korak, i postepeno zaroniti u svet dijagrama u ekselu.
Prvi dijagram – apsolutne vrednosti referentne godine
Prvi korak: selektovanje podataka X i Y kolone gde se nalaze podaci koje želimo prikazati. U ovom primeru je to kolona Customer i sledeća kolona 2013.
Drugi korak: izaberite traku sa alatima Insert i dugme Recommended Charts (kao na slici).

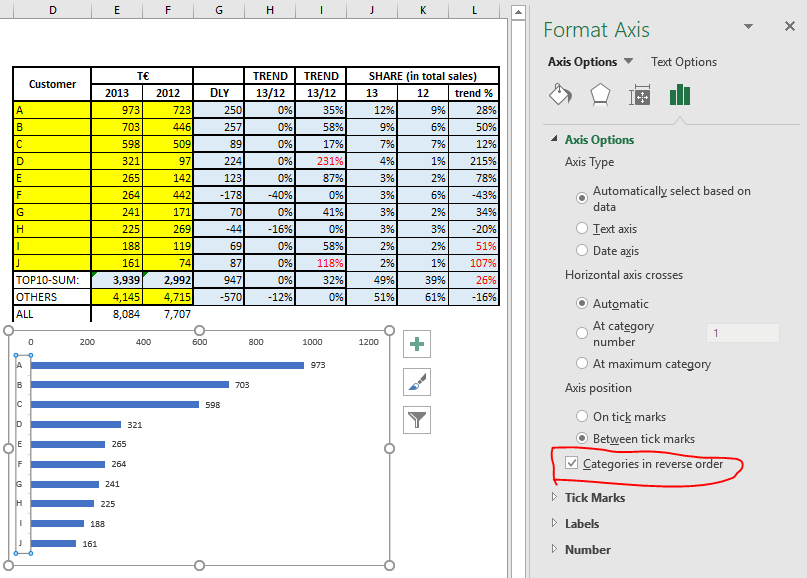

Treći korak: Pre nego što uklonite sve nepotrebe elemente selektujte X osu i štiklirajte opciju Categories in reverse order.

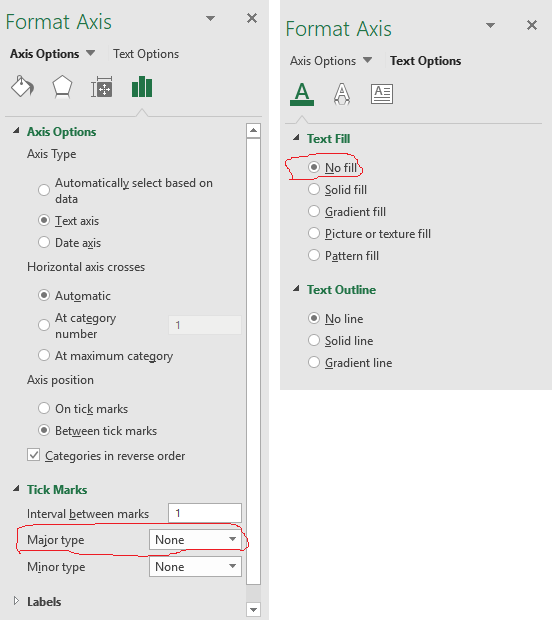

Četvrti korak: Pored određivanja boje isključite oznake na X osi i isključite prikazivanje vredosti X ose.
Peti korak: Samo još postavite dijagram a željenu veličinu.
Drugi dijagram – razlika dve godine
Prvi korak: ponovo selektujte podatke X i Y kolone koje želite prikazati. U drugom primeru je to kolona Customer i sledeća kolona DLY, koju ćete selektovati držanjem taster Ctrl.
Drugi korak: izaberite traku sa alatima Insert i dugme Recommended Charts (kao na slici).
Treći korak: Pre nego što uklonite sve nepotrebe elemente selektujte X osu i štiklirajte opciju Categories in reverse order.
Četvrti korak: Proširite trake izborom opcije Gap Width.
Peti korak: Sada štiklirajte opciju Invert if negative i odaberite boje za poyitivne i negative vredosti kao a sledećoj slici.
______________________________________________________________
SUCCESS® je koncept koji je razvio švajcarski prof. Hichert za potrebe kreiranja Izveštaja za menadžment (Management report). više o tome možete pročitati ovde.
